Манифольд дросселирования и глушения скважин

Описание

Манифольды дросселирования и глушения скважин (Choke & Kill Manifolds)

Манифольды от брендов ANSON (NOV), TechnipFMC и SPM являются ключевыми элементами систем управления скважиной (Well Control). Они предназначены для безопасного снижения высокого давления пластового флюида, контроля циркуляции бурового раствора и глушения скважины в аварийных ситуациях.

ANSON (бренд компании NOV — National Oilwell Varco)

Оборудование ANSON широко применяется в наземном бурении и на морских буровых платформах.

• Пробковые клапаны (Anson Plug Valves): Надежная запорная арматура высокого давления.
• Задвижки шиберные (E-type Gate Valves): Альтернативные запорные элементы для магистралей.
• Дроссельные клапаны (Anson AH2 Choke Valves): Регулируемые (с гидроприводом) или фиксированные дроссели для точного контроля потока.
• Особенности: Поставляются на жестких рамах (skid), оснащаются пультами удаленного управления и соответствуют требованиям по работе с сероводородом (Sour Service).

TechnipFMC (ранее FMC Technologies)

Один из мировых лидеров в производстве устьевого оборудования и систем контроля давления (Pressure Control).

• Краны пробковые (FMC ULT Plug Valves): Серия ULT обеспечивает высокую герметичность за счет точно подогнанного сегмента пробки.
• Дроссели и задвижки: Линейка оборудования для систем управляемого давления бурения (MPD).
• Шланги высокого давления: Часто комплектуются гибкими рукавами высокого давления Coflexip™.
• Особенности: Проектируются с упором на модульность и интеграцию в цифровые системы контроля бурения.

SPM (бренд SPM Oil & Gas, в составе Caterpillar)

Продукция SPM ориентирована на тяжелые условия эксплуатации: гидроразрыв пласта (ГРП), цементирование и испытание скважин.

• Пробковые краны SPM (серии Legacy/Destiny): Повышенная износостойкость при работе с абразивными средами (песок, проппант).
• Быстроразъемные соединения (БРС Weco Hammer Unions): Блоки часто собираются на базе соединений типа Fig 1502 или Fig 2202.
• Особенности: Идеально подходят для мобильных сервисных манифольдов и быстрой сборки на локациях.

Общие технические стандарты

• API Spec 16C: Профильный стандарт для систем дросселирования и глушения скважин.
• API Spec 6A: Стандарт на устьевое и фонтанное оборудование.
• NACE MR0175 / ISO 15156: Требования к материалам для работы в средах, содержащих сероводород (H₂S).
• Рабочее давление: Стандартные линейки рассчитаны на 10 000 PSI (690 бар) и 15 000 PSI (1034 бар).

Что такое Choke & Kill Manifold или Манифольд дросселирования и глушения скважин?

Манифольд дросселирования и глушения скважин используется для контроля выброса и давления в скважине. Является комплектующим устройством противовыбросного оборудования.

Дроссельный манифольд / Choke & Kill manifold — является важным оборудованием для управления скважиной для проведения бурения с близким балансом при разведке нефти. Они могут эффективно контролировать выброс и выброс скважины, предотвращать загрязнение нефтяного слоя и повышать скорость бурения.

В случае выброса скважины и фонтанировании скважины, с помощью открытия и закрытия клапанов манифольдного блока дросселирования, осуществляет контроль забойного давления во избежание дальнейшего притока течения пластового флюида; осуществляет закачку утяжелённого глинистого раствора в скважину с помощью манифольдного блока глушения с целью контроля выравнивания давления нефтяных и газовых скважин.

Это устройство в основном отвечает за контроль потоков и давлений во время наземных и морских испытаний скважин и операций по добыче. Установив дроссельный манифольд, операторы могут управлять скоростью потока и давлением, поступающим в технологическое оборудование, что помогает контролировать производство и снижает риск повреждения оборудования.

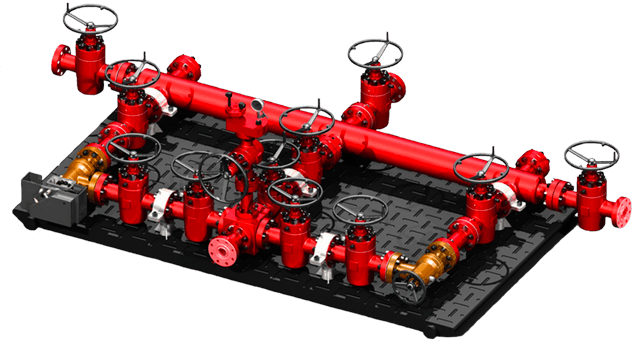

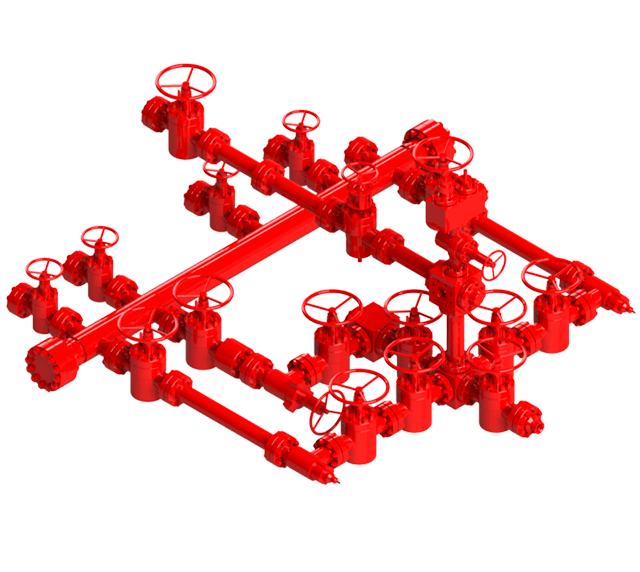

Choke & Kill manifold / Дроссельный манифольд 2 1/16-дюйма ~ 41/16-дюйма с рабочим давлением 2000 PSI ~ 20 000 PSI в соответствии с API SPEC 16C / API SPEC 6A, представляет собой сборку трубопроводов и дроссельных клапанов, задвижек, фитингов, манометров и других компонентов.
