Adjustable Choke Valves
Регулируемый дроссельный клапан –

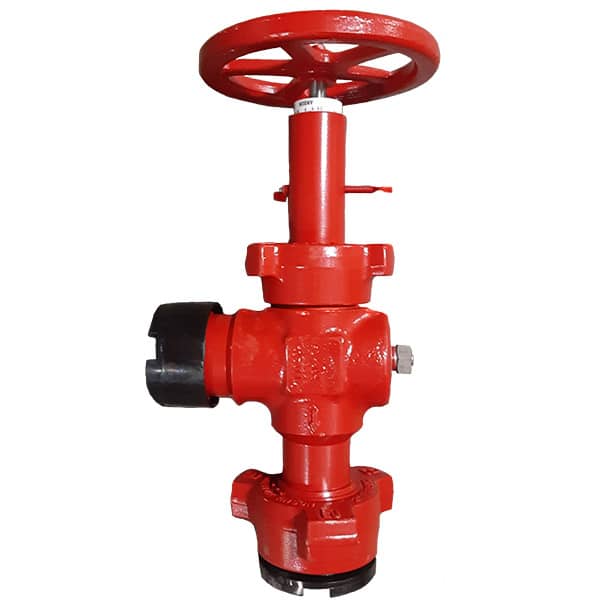

CHOKE VALVE ADJ 2″ FIG.1502 FxM ENDS, AH2 1″ MAX ORIFICE, 15K STD
FMC, SPM p/n 2A18156-1.00, NOV (Anson)
CHOKE VALVE ADJ 3″ FIG.1502 FxM ENDS, AH2 2″ MAX ORIFICE, 15K STD
FMC, SPM p/n 2A21253, NOV (Anson)
поставляются в качестве регулируемых или
нерегулируемых клапанов для рабочего давления
до 15,000 psi (1034 bar) 2″ и 3″ с концами
Weco Hammer Union Figure 1502.
Включает 3/4″, 1″ и 2″ максимальное отверстие.
Доступно в стандартном и сероводородном исполнении (Sour Gas, H2S).
Рабочая среда:
нефть, природный газ, вода, грязь, газ, содержащий H2S, CO2.
Клапаны изготавливаются в соответствии со стандартами:
API 6A, API 16C, NACE MR0175.
Материал: Кованая легированная сталь AISI4130.
Описание
Adjustable Choke Valves — Регулируемый дроссельный клапан высокого давления (NOV, FMC, SPM)
Регулируемые дроссельные клапаны (Adjustable Choke Valves) от ведущих брендов NOV (Anson/Mission), FMC (TechnipFMC) и Weir SPM предназначены для точного регулирования расхода и давления технологических жидкостей. Они активно применяются в манифольдах дросселирования и глушения, при освоении скважин, гидроразрыве пласта (ГРП), цементировании и обратной промывке для предотвращения гидроударов и разрушения пласта.
Основные технические параметры
- Рабочее давление: Стандартные линейки на 5 000, 10 000 и 15 000 PSI (до 1034 бар).
- Типоразмеры (проходное сечение): Номинальные диаметры 2″, 3″ и 4″ с максимальным размером насадки (Orifice) от 1″ до 3″.
- Тип соединения: Быстроразъемные соединения (БРС) Hammer Union Fig 1502, Fig 602 или фланцевые окончания по стандарту API 6A.
- Износостойкие материалы: Наконечник иглы (Stem Tip) и седло (Seat) изготавливаются из карбида вольфрама (Тungsten Carbide) или высокопрочной керамики для защиты от эрозии.
- Исполнение по среде: Стандартное и для агрессивных сред (Sour Service / H2S / CO2) в строгом соответствии с требованиями NACE MR0175.
Специфика брендов и конструктивные исполнения
| Бренд | Тип конструкции и особенности | Область применения |
|---|---|---|
| NOV (Anson / Mission) | Клапаны игольчатого типа (Needle & Seat) серии Anson Игла/Седло. Оснащены микрометрической шкалой калибровки для контроля раскрытия штуцера с точностью до 1/64 дюйма. | Устьевые манифольды, точное регулирование потока бурового и тампонажного раствора. |
| FMC (TechnipFMC) | Дроссели FMC Weco углового и прямоточного исполнения. Отличаются повышенной ремонтопригодностью (быстрая замена внутренних узлов без демонтажа корпуса из линии). | Манифольды глушения (Choke & Kill), освоение и очистка скважин после ГРП. |
| Weir SPM | Тяжелые регулируемые дроссели SPM 2″ и 3″ (до 15 000 PSI). Конструкция минимизирует турбулентность потока, снижая кавитационный износ корпуса. Доступны версии с гидравлическим актуатором. | Высокопоточные операции, гидроразрыв пласта, работа с обратным притоком проппанта. |
Принцип управления и стандарты
Регулирование расхода осуществляется за счет изменения площади проходного сечения при перемещении конической иглы (золотника) относительно неподвижного седла. Управление может быть ручным (с помощью штурвала) или дистанционным (с помощью гидравлического/электрического привода для интеграции в автоматизированные системы управления бурением).
- API Spec 6A — Спецификация на устьевое и фонтанное оборудование (классификация материалов от AA до HH).
- API Spec 16C — Спецификация на системы дросселирования и глушения скважин.
- NACE MR0175 / ISO 15156 — Материалы для применения в средах, содержащих сероводород.
Регулируемый фонтанный штуцер (с конической иглой и седлом для изменения скорости истечения флюида через штуцер). Изготовлен из высококачественного материала по самым лучшим стандартам качества.
Клапаны изготавливаются в соответствии с API 6A.
Корпус из кованой легированной стали, нержавеющей стали и карбида вольфрама.
Регулируемые тройники дроссельной заслонки или трос с нерегулируемым дросселем, используются в дроссельных коллекторах, манифольдах обратного потока и испытательных коллекторах для регулировки давления и расхода в жидкости высокого давления.
Дроссели регулируемые (штуцеры угловые) используется в устьевом и противовыбросовом оборудовании. Для плавного регулирования режима эксплуатации нефтяных, газовых и газоконденсатных скважин. Дросселирование потока рабочей среды, осуществляется изменением площади кольцевого зазора между иглой и седлом за счет поступательного перемещения иглы при в ращении штурвала.
Модели дросселей с рабочим давлением от 14 до 105 МПа (2000-15000PSI), отвечают требованиям стандарта АРI 6А. Для уровней качества PSL 1, PSL 2, PSL 3 и для классов температур К, L.
