Цементирующие и Циркуляционные Кольцевые Линии
(трубная петля- loop) высокого давления Chiksan
FMC, SPM, Anson (NOV)
Включают в комплектность:
поворотные колено шарнирные соединения (Chiksan Swivel Joints)
с длинным радиусом, которые используются
при рабочем давлении до 15,000 PSI (1034 bar)
или с колено-шарнирным соединением (Chiksan Swivel Joints)
при рабочем давлении до 6,000 PSI (414 bar),
для работы с кислым газом (Sour Gas, H2S)
холодное рабочее давление 10,000 PSI (690 bar).
Данные Loop поставляются для стандартного использования
и для газа с высоким содержанием H2S.
Поставляются в размерах:
диаметр 2″ и 3″ и длиной 12 футов (3.658 м).
Материал:
цельная кованая легированная хромомолибденовая сталь
марки AISI / ASTM 4130 (цельная ковка).
Обработка: Кованые
Изготавливаются в соответствии со стандартами:
API 6A, API 16C, NACE MR0175.
Описание

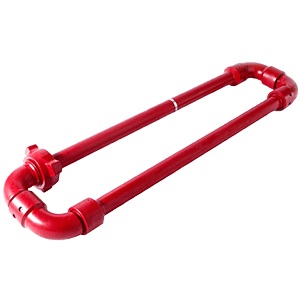

Cementing and Circulating Hoses Loop – Цементирующие и Циркуляционные Кольцевые Линии (трубная петля- loop)
Трубная петля- loop используется для обслуживания скважин высокого давления.
Петли могут доступны в виде типовой интегральной строительной модели и типичной модели резьбовой конструкции.
Конструкция:
колено шарнирные соединения Swivel Joints Style 10 или Style 50, прямолинейные интегральные трубы, БРС Weco Hammer Union Fig.1502.
Колено шарнирное Chiksan Swivel Joints используется для контроля вибрации и поглощения удара.
Стальные шланговые петли (сборки), используются для обслуживания скважин высокого давления, таких как линии нагнетания высокого давления, линии водоснабжения, линии испытаний скважин, а также линии цементирования и циркуляции.
В сборе обладают устойчивостью к ударам и вибрации, а также возможностью быстрого свинчивания и разборки, необходимой на нефтяных месторождениях.
Трубная петля- loop, изогнутая секция трубы, соответственно позволяет изменять направление выкидных линий.
Легко складываются, транспортируются, складируются. Данные петли соединяются с трубопроводом высокого давления между цементным смесителем и оборудованием для установки на подставке Launcher Rig Floor. Обрабатывают жидкости линий нагнетания высокого давления при холодном рабочем давлении от 5,000 psi до 15,000 psi. Петли изготавливаются из углеродистой и низколегированной стали, нержавеющей стали, дуплексной нержавеющей стали. Применяются в стандартном сервисе, для газа с высоким содержанием H2S.
Применение
● Нефтегазовые линии
● Линии обслуживания скважин высокого давления
● Подкисление, линии гидроразрыва и испытательные линии
● Сырая нефть и кислый газ, грязь.
● Манифольды
● Циркуляционные линии и другие скважинные службы
● Приложения для цементирования и пескоструйной обработки.
● Производственные и промывочные линии
Детали
Диаметр и Длина Hose Loop | CEMENTING LOOP 10 foot, Hose loop 2in FIG1502 12 ft, Hose loop 2in FIG1502 12 ft H2S, Hose loop 3in FIG1502 12 ft |
---|
