Труба Манифольдная — Weco Pup Joint

Описание

OEM труба манифольдная — Weco Pup Joints для систем высокого давления

Компания ООО  СТТ предлагает оригинальные  OEM  трубы манифольдные-Weco Pup  Joints  с ответными концами БРС Hammer Union FIG. 602, FIG. 1002, FIG. 1502.
Диаметры от 1″ до 4″, рабочее давление от 6 000 psi до 20 000 psi.
Изготовлены из цельной кованой легированной стали марки AISI/ASTM 4130.
Все они строго спроектированы, изготовлены и протестированы в соответствии с API 16C, Q1 и NACE 0175. Доступны как прямые трубы с резьбовым уплотнением под давлением, так и муфтовые соединения с резьбовым уплотнением без давления.
Поставка по России: Тюмень, Ханты‑Мансийск, Сахалин, Астрахань.

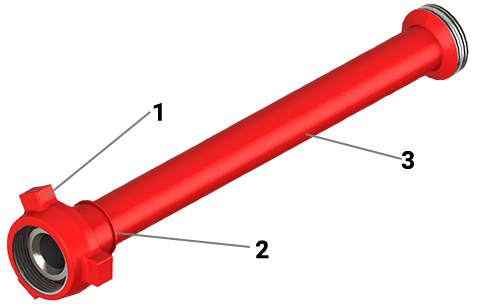

Интегральные конструкции и конструкции NPST pup joints



1. Быстроразъёмные соединения Weco снимается для ремонта в полевых условиях.
Обеспечивает быстрое и простое обслуживание на рабочей площадке.
• Стандарт комплексного проектирования.
• Необязательно для конструкции NPST.

2. Удерживающий буртик предотвращает соскальзывание гайки вниз по втулке.
• Конструкция снижает риск травмирования персонала.
• Стандарт комплексного проектирования. Опционально для конструкции NPST.
• Необязательно для конструкции NPST.

3. Интегральные конструкции и конструкции NPST.
Доступны конструкции с цельным и безнапорным уплотнением, подходящие практически для всех условий эксплуатации на нефтяных месторождениях.

Доступны конструкции со встроенными уплотнениями и безнапорным уплотнением, подходящие практически для всех областей применения в нефтяных месторождениях.
Холодное рабочее давление до 20 000 фунтов на квадратный дюйм; Диаметр отверстия 1, 1 1/2, 2, 3 и 4 дюйма, длина до 20 футов.

Соединения Integral Pup Joints выкованы из высококачественной легированной стали с использованием передовых технологий плавления металлов и термообработки. Изготовлены и испытаны в соответствии с API 16C, APIQ1 и NACE MR0175, доступны как прямые трубы с резьбовым уплотнением под давлением, так и безнапорные резьбовые соединения.

Преимущества OEM‑труб Weco Pup Joints

- Полная OEM‑совместимость с оборудованием ведущих производителей.
- Высокое рабочее давление и стойкость к агрессивным средам.
- Быстрая сборка/разборка за счёт Hammer Union соединений (FIG 602/1002/1502).
- Надёжность благодаря цельнокованой конструкции и сертификации (API/NACE).
— Поддержка логистики и поставок в регионах России (Тюмень, ХМАО, Сахалин).

Области применения

Манифольдные трубы Weco Pup Joints используются в системах:
- буровых,
- цементирования,
- гидроразрыва пласта (ГРП),
— для испытаний скважин,
- насосных станциях и сервисных линиях.
Особенно актуальны для условий Западной Сибири и Дальнего Востока.

Технические характеристики дизайна:
• Эластомерное уплотнение защищает резьбу от воздействия жидкости под высоким давлением, обеспечивая более высокие номинальные значения рабочего давления.
• Резьбовой переводник содержит эпоксидную смолу для постоянного соединения сборки.
Допуски:
• Допуск на строительную длину трубы NPS:
• 2 дюйма 1502: +/- 0,72 дюйма
• 3 дюйма 1502: +/- 0,72 дюйма
• 4 дюйма 1002: +/- 0,72 дюйма

FMC, Anson (NOV), Kemper, Weir SPM

Трубы Манифольдные — Weco Pup Joints 2in FIG.1502 MxF. 8 ft LG Integ Full Bore 1.3/4″ FRG 15K.
Anson (NOV) A28540, FMC P516810.
Трубы Манифольдные — Weco Pup Joints 2in FIG.1502 MxF. 6,7 ft LG Integ Full Bore 1.3/4″ FRG 15K. Anson (NOV) A28539, FMC P516820.
Трубы Манифольдные — Weco Pup Joints 2in FIG.1502 MxF. 6 ft LG Integ Full Bore 1.3/4″ FRG 15K. Anson (NOV) A28538, FMC P516820.
Трубы Манифольдные — Weco Pup Joints 2in FIG.1502 MxF. 5 ft LG Integ Full Bore 1.3/4″ FRG 15K. Anson (NOV) A28537, FMC P516821.
Трубы Манифольдные — Weco Pup Joints 2in FIG.1502 MxF. 4 ft LG Integ Full Bore 1.3/4″ FRG 15K. Anson (NOV) A28536, FMC P516823.
Трубы Манифольдные — Weco Pup Joints 2in FIG.1502 MxF. 2 ft LG Integ Full Bore 1.3/4″ FRG 15K. Anson (NOV) A28533, FMC P508589.
Трубы Манифольдные — Weco Pup Joints 2in FIG.1502 MxF. 10 ft LG Integ Full Bore 1.3/4″ FRG 15K. Anson (NOV) A28541, FMC P516485.

Трубы Манифольдные — 3in FIG.1502 MxF. 4 ft Long 2.75″ Full Bore 15K STD. Anson (NOV) A69215, FMC P517538
Трубы Манифольдные — 3in FIG.1502 MxF. 8 ft LG 2.75″ Full Bore 15K STD. Anson (NOV) A69218, FMC P517674
Трубы Манифольдные — 3in FIG.1502 MxF. 5’2 ft LG 2.75″ Full Bore 15K STD.
Трубы Манифольдные — 3in FIG.1502 MxF. 5 ft LG 2.75″ Full Bore 15K STD. Anson (NOV) A69218, FMC P517664.
Трубы Манифольдные — 3in FIG.1502 MXF. 45.88 ft LG 2.75″ Full Bore 15K STD. Anson (NOV) A66916, FMC P517582.
Трубы Манифольдные — 3in FIG.1502 MxF. 40.80 ft LG 2.75″ Full Bore 15K STD. Anson (NOV) A66915, FMC P517538.
Трубы Манифольдные —  3in FIG.1502 MxF. 4 ft LG 2.75″ Full Bore 15K STD. Anson (NOV) A69215, FMC P517582.
Трубы Манифольдные —  3in FIG.1502 MxF. 3 ft LG 2.75″ Full Bore 15K STD. Anson (NOV) A69214, FMC P517538.
Трубы Манифольдные —  3in FIG.1502 MxF. 2 ft LG 2.75″ Full Bore 15K STD. Anson (NOV, FMC P508600.
Трубы Манифольдные — 3in FIG.1502 MxF. 10 ft LG 2.75″ Full Bore 15K STD. Anson (NOV, FMC P517111.

Трубы Манифольдные —  4″ 1502 MxF. 10′ LG (3.50″ BORE) FRG 15K STD. Anson (NOV) A78034.
