LO-TORC PLUG VALVE Halliburton
Пробковый Клапан Halliburton Lo-Torc Plug Valve
используется в размерах:
1.75” BORE, 15000 PSI WP, 22500 PSI TEST, WITH 2 IN,
MALE & FEMALE FIG.1502 UNION ENDS,
Sap # 100001014 Halliburton P/N 9.12600;
и
2″ BORE, 15000 PSI WP, 22500 PSI TEST, WITH 2 IN,
MALE & FEMALE FIG.1502 UNION ENDS,
Sap # 100001083 Halliburton P/N 9.8253;
Доступны с резьбовыми или фланцевыми
ответными концевыми соединениями.
Описание
Пробковый Клапан LO-TORC PLUG VALVE отвечает широкому спектру рабочих требований.
Клапаны LO-TORC PLUG VALVE надежно работают при высоком рабочем давлении. Принцип герметизации клапан компенсирует прогибы корпуса. Каждый клапан проходит гидростатические испытания на давление согласно API 6A.
Корпус клапана Lo Torc изготовлен из легированной стали, подвергнутой термообработке для обеспечения дополнительной прочности и долговечности служба высокого давления.
Конструкция Lo Torc предусматривает обслуживание на линии. Ремонт или обслуживание может быть выполняется за считанные минуты с оставлением корпуса клапана на линии. Полная разборка весь клапан включает удаление только двух болтов, регулировочной гайки и переходника ручки или гаечный ключ. Каждая деталь клапана Lo Torc может быть заменена стандартными деталями. Ни один из детали требует возврата клапана на заводе для обслуживания.
Вкладыши клапана сужаются по внешнему диаметру, чтобы обеспечить простую регулировку для максимальной уплотнение и центровка заглушки. Вставки обработаны с приподнятой поверхностью вокруг уплотнительного кольца.
Доступны различные типы вставок. Вставки из ковкого чугуна или чугуна (в зависимости от размера) рекомендуется для общих приложений с жидкостями.
Для работы в кислых или агрессивных средах доступны вставки из алюминиевой бронзы.
Узлы клапанов для кислых сред соответствуют NACE MR 01-75.
Заглушки из монеля или 316L используются вставки из нержавеющей стали, алюминиевой бронзы и уплотнения из тефлона или фторэластомера.
Lo-Torc Plug Valves Repair Kits / Ремкомплекты Пробкового Клапана
Size in. (mm) | Type of | Type of | Type of | Type of | Part No. |
Services | Plug | Insert | Seals | ||
1″ (25.4) | STD | Stnls | Iron | Nitrile | 9.12791 |
1″ (25.4) | H2S | Monel | Al Brz | Teflon | 9.12792 |
1″ (25.4) | H2S | Monel | Al Brz | Viton | 9.12793 |
1″ (25.4) | STD | Monel | Iron | Nitrile | 9.12794 |
1.3″ (33.0) | STD | Stnls | Al Brz | Nitrile | 9.82052 |
1.3″ (33.0) | H2S | Monel | Al Brz | Teflon | 9.82053 |
1.3″ (33.0) | H2S | Monel | Al Brz | Viton | 9.82054 |
1.75″ (44.6) | STD | Stnls | Al Brz | Nitrile | 9.12612 |
1.75″ (44.6) | STD | Monel | Al Brz | Nitrile | 9.12613 |
2 1/16″ (52.4) | STD | Stnls | Iron | Nitrile | 9.82601 |
2 1/16″ (52.4) | STD | Monel | Iron | Nitrile | 9.82604 |
2 1/16″ (52.4) | H2S | Monel | Al Brz | Teflon | 9.82605 |
2 1/16″ (52.4) | 2 | Monel | Al Brz | Viton | 9.82606 |
3 1/8″ (79.4) | STD | Stnls | Iron | Nitrile | 11.51590 |
3 1/8″ (79.4) | H2S | Monel | Al Brz | Teflon | 11.51591 |
3 1/8″ (79.4) | H2S | Monel | Al Brz | Viton | 11.51601 |
3 1/16″ (77.8) | H2S | Monel | Al Brz | Teflon | 11.92106 |
3 1/16″ (77.8) | STD | Stnls | Al Brz | Nitrile | 11.92108 |
3 1/16″ (77.8) | H2S | Monel | Al Brz | Viton | 11.92109 |
Каждое ответное соединительное соединение чётко обозначено кодом давления (например, «1502», 15,000 psi). Это давление не должно превышаться. Этот код также следует использовать со стыковочными резьбовыми соединениями Weco Wing Union. Неправильное спаривание может привести к неудачам. Все неотъемлемые соединительные муфты должны соответствовать друг другу (по размеру, номинальному давлению и т. д.). Эти соединения также должны соответствовать сервису указанной строки, в которой они установлены.

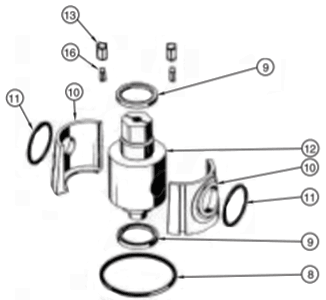

Loc. No. Описание Необходимое Количество |
Размер отверстия клапана и максимальное рабочее давление |
|||||||||
1-in.
15,000 Std 10,000 H2S |
1.3-in.
20,000 Std 15,000 H2S |
1.75-in.
15,000 Std 15,000H2S |
2-in.
10,000 Std 10,000 H2S |
2.56-in.
5,000 Std 5,000 H2S |
3.12-in.
5,000 Std 5,000 H2S |
3.06-in.
15,000 Std 10,000 H2S |
4.06-in.
5,000 Std 5,000 H2S |
|||
12 |
Plug (Stnls 410/414) Plug (Monel)
Plug (316 Stnls) |
1
1 1 |
9.12316
9.12773 9.12345 |
9.41382
9.81991 9.41398 |
9.12602
9.12673 9.12634 |
9.81913
9.50984 9.82628 |
10.62014
10.50432 10.62019 |
11.92034
11.51083 11.51610 |
11.92097
11.50913 11.92121 |
12.30012
12.30018 12.30026 |
10 |
Insert (2 per set)
Ductile Iron or Cast Iron Aluminum Bronzeb |
1 Set 1 Set |
9.12308 9.12704 |
— 9.41384 |
— 9.12603 |
9.81914 9.82608 |
10.62013 10.62018 |
11.92033 11.92044 |
— 11.92092 |
12.30015 12.30025 |
9 |
Plug Stem Seal (Nitrile) Plug Stem Seal (Teflon)c,d | 2
2 |
9.12302
8.75096 |
9.12302
8.75096 |
9.81715
9.81916 |
9.81715
9.81932e |
9.81715
9.81916 |
9.81715
9.81916 |
9.81715
9.81932 |
9.81715
9.81932 |
11 |
O-ring Insert (Nitrile)
O-ring Insert (Teflon)c,f |
2
2 |
8.33963
70.90699 |
8.34021
70.33790 |
8.34026
70.34087 |
8.34027
70.33784 |
8.34031
70.33743 |
8.33985
70.33746 |
8.33985
70.33746 |
8.33796
70.33192 |
8 |
O-ring Adjusting Nut (Nitrile)
O-ring Adjusting Nut (Teflon)c,f |
1
1 |
8.34033
70.33786 |
8.34037
70.33792 |
8.34041
70.33755 |
8.34042
70.34086 |
8.34051
70.33745 |
8.34056
70.33748 |
8.34056
70.33744 |
8.34082
70.33894 |
13 | Insert Retaining Pins | 2 | 70.36029 | 70.36029 | 70.36029 | 70.36029 | 70.36029 | 70.36029 | 70.36029 | 9.72786 |
16 | Insert Retaining Rings | 2 | — | — | — | — | — | — | 70.35956 | — |
Осмотр — Ремонт — Тестирование:
Клапаны следует смазывать после каждого использования. Используйте следующий шприц высокого давления с манометром Hi-pressure grease gun with pressure gauge SPM P13335, FMC 3251969, Halliburton PART #70.24776; SAP PART #100001778 и консистентную смазку SPM P32553, SPM P36791, FMC 3256666, Halliburton PART #70.31058; SAP PART #100001837.
Детали
