Plug Valves
Кран пробковый высокого давления (КВД)
FMC, SPM, Anson (NOV)
поставляются с ответными концами
быстроразъёмного соединения (Weco Hammer Union)
для использования с переносным оборудованием.
Размеры доступны от 1″ x 2″ до 4″‘
при рабочем давлении до 20,000 PSI (1378 bar)
для обслуживания стандартного или
кислого газа с высоким содержанием H2S,
и соответствуют NACE MR1075-90 для воздействия H2S.
Данные клапаны доступны с фланцевыми концевыми соединениями
в соответствии стандарта API 6A с обычным или полным отверстием с соответствующими размерами.
Пробковые клапаны 1″ x 2″ до 4″‘ поставляются с ручным,
пневматическим или гидравлическим приводом управления.
Описание

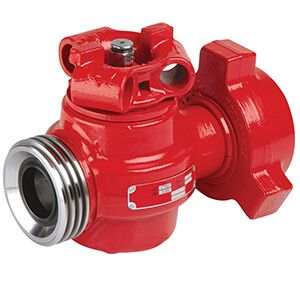

Кран пробковый высокого давления (КВД) — Plug Valves
Кран пробковый высокого давления (КВД) / Plug Valves состоят из качественных компонентов, обеспечивающих надёжность, минимальный вес и максимальную прочность.
Пробковые клапаны действуют как четвертьоборотные запорные клапаны, позволяя операторам изолировать части своей выкидной линии или отдельных насосных агрегатов от всей насосной системы, чтобы удовлетворить требования к перекачиванию, эксплуатации или техническому обслуживанию.
Клапаны требуют минимального пространства, просты в эксплуатации, быстро реагируют и вносят относительно небольшое внутреннее возмущение в поток. Падение давления на клапане низкое. Пробковые клапаны спроектированы таким образом, чтобы уменьшить требуемый рабочий крутящий момент и упростить использование.
Пробковые клапаны доступны в размерах от 1” x 2” до 4” для рабочего давления до 20 000 фунтов на квадратный дюйм. критические зоны для повышения коррозионной стойкости.
Пробковые клапаны Plug Valves доступны с колёсными (шестерёнчатыми), гидравлическими или пневматическими приводами для большинства размеров пробковых клапанов, что ещё больше повышает безопасность в полевых условиях. Также доступны пробковые клапаны для H2S, которые соответствуют NACE MR1075-90 для воздействия H2S.
Крайне важно, чтобы пробковые клапаны регулярно смазывались, чтобы обеспечить надлежащую работу и продлить срок службы.
Осмотр — Ремонт — Тестирование:
Клапаны следует смазывать после каждого использования. Используйте следующий шприц высокого давления с манометром Hi-pressure grease gun with pressure gauge SPM P13335, FMC 3251969, Halliburton PART #70.24776; SAP PART #100001778 и консистентную смазку SPM P32553, SPM P36791, FMC 3256666, Halliburton PART #70.31058; SAP PART #100001837.
Взаимозаменяемость по производителям:
Кран пробковый высокого давления (КВД) PLUG VALVE 3″, FIG.1502 MxF ENDS, 2.75″ BORE 15K STD, LT/GEAR –
1A14496 p/n SPM; A14976 p/n NOV; p/n FMC 3265122 (ULT 150 (Handwheel);
Ремкомплект запчастей REPAIR KIT для задвижки 3″ PV BODY 2.75″ BORE STD –
SPM p/n 2A39042, Elastomer p/n 2A30678, Seal Kit p/n 2A39044; NOV p/n 15167.
Кран пробковый высокого давления (КВД) Plug Valve 1″ C/W 2″ FIG.1502 MxF ENDS 15K STD –
Plug Valve 1″ C/W 2″ FIG.1502 MxF ENDS 15K STD COMPACT BORE 0.88 Anson (NOV) p/n A22931; 1A14483 p/n SPM; Weco ULT150 Plug Valve for Standard Service1502 Union Ends P516108 p/n FMC;
VALVE PLUG PREM 1″ x 2’’, FIG.1502 MxF ENDS, 0.94″ BORE, 15K, STD / Пробковый Клапан 1″ x 2″, FIG 1502 ENDS, 15K, ГxР, СТАНДАРТНАЯ СРЕДА Anson (NOV) p/n A14948.

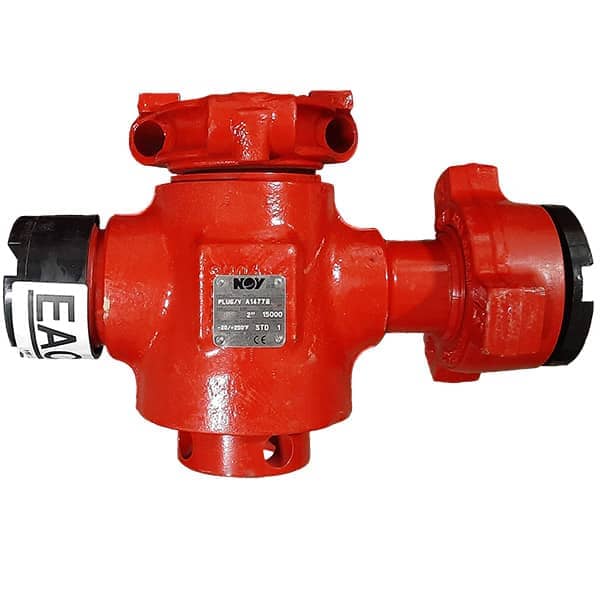

Кран пробковый высокого давления (КВД) Plug Valve 2″ FIG.1502 MxF ENDS 1.75″ BORE, 15K STD / 2″ Пробковый Клапан FIG.1502 ГXР 15K, ГxР, Стандартная Среда —
Plug Valve 2″ FIG.1502 MxF ENDS 1.75″ BORE, 15K STD Anson (NOV) PREMIER p/n A14778, p/n A66545, p/n A15561; p/n FMC 3247527, p/n P537789; p/n SPM 1A14487, p/n 2A29633;
Кран пробковый высокого давления (КВД) Plug Valves 2″ FIG.1502 ENDS 2″ Line Pipe FxF 2.06″ BORE 10K Standard Service Anson (NOV) p/n A15072.
Ремкомплект запчастей REPAIR KIT для задвижки PV 1″C/W 2″ FIG.1502 MxF COMPACT BORE 0.88 – SPM p/n 4L11769, Elastomer p/n 4L20947, Seal Kit p/n 4L14203; p/n 22809 NOV

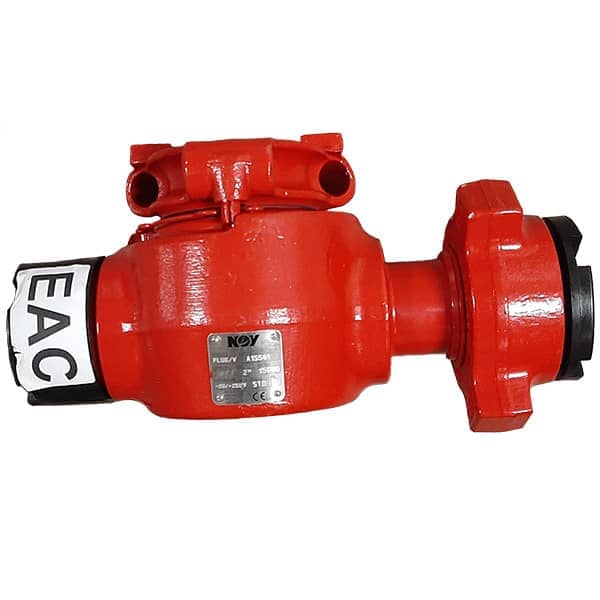

PLUG VA 2″ FIG.1502, 2″ MxF ENDS, 15K STD COMPACT BORE 1.75» –
P/N 1A14487 SPM; NOV P/N A15561; FMC P/N P537789;
Ремкомплект запчастей REPAIR KIT для задвижки 2″ FIG.1502, 2″ MxF ENDS, COMPACT BORE 1.75» — SPM p/n 4L11982, Elastomer p/n 4L20948, Seal Kit p/n 4L13694; p/n 22810 NOV; p/n P538985 FMC Weco ULT Plug Valve for Standard Service, Size: 2″, Model ULT150 15,000 psi CWP.
2″ Plug Valve FMC and Kit Cross Reference /перекрестные ссылки на ремкомплекты
| Series | Description | Part Number | |
| DR | ULT | ||
| Model 150 Valve assembly with FXM fig.1502 for standard service | With plug cap for bar operation | 3247527 | P537789 |
| Model 150 Valve assembly with FXM fig.1502 for Sour gas service | With plug cap for bar operation | 3248705 | P543336 |
| Kits for standard service valves | Replacement parts | 3208508 | P538935 |
| Elastomer sets | 3264199 | P543725 | |
| Replacement parts without plug | P510211 | P543725 | |
| Replacements parts with flour-elastomer serts | 3257988 | P543726 | |
| Kits for Sour gas service valves | Replacement parts | 3248745 | P543731 |
| Elastomer sets | P527296 | P543737 | |
| Replacement parts without plug | P504452 | P543733 | |
| Replacements parts with flour-elastomer serts | P521458 | P543730 | |
Рекомендуемые продукты:
Шприц высокого давления с манометром
Смазка и герметик для клапанов высокого давления
Детали
| Конфигурации Plug Valves | 1in C/W 2in FIG.1502 MxF, 2in FIG.1502 2in MxF, 2in FIG.1502 MxF, 3in FIG.1502 MxF, PV 2 INC FIG.1502 2 INC MXF ENDS, PV 2 INC FIG.1502 MXF ENDS H2S Service |
|---|
