Пробковые клапаны 1″x2″ Plug Valve

Описание

Пробковые клапаны 1″×2″ Plug Valve OEM Anson, FMC и SPM для нефтегазовой отрасли

Компания ООО СТТ предлагает оригинальные OEM пробковые клапаны 1″×2″ Plug Valve, совместимые с брендами Anson (NOV), FMC ULT, SPM Oil & Gas, Halliburton Lo-Torc Valve — с допустимым рабочим давлением до 15 000 psi.
Такие клапаны идеально подходят для буровых, сервисных и добычных систем в России, включая регионы Тюмень, Ханты‑Мансийский автономный округ, Ямало-Ненецкий автономный округ, Иркутская область, Красноярский край, Татарстан, Удмуртия, Сахалин и Астрахань, шельфовые проекты в Арктике и на Дальнем Востоке, на шельфе Каспийского моря.

Пробковые клапаны (краны) высокого давления типа 1″x2″ Plug Valve — это специализированная запорная арматура, применяемая в нефтегазовой отрасли для работы под экстремальным давлением до 15 000 – 20 000 PSI (1050 – 1378 бар). Обозначение 1″x2″ означает, что клапан имеет внутренний проходной диаметр (Bore) 1 дюйм, но оснащён концевыми соединениями на 2 дюйма (обычно это быстроразъёмные соединения БРС Weco Fig 1502).

Главное назначение и области применения

Эти клапаны устанавливаются на нагнетательных манифольдах и временных линиях обвязки (Flowline):

• Гидроразрыв пласта (ГРП) и цементирование скважин.
• Оборудование для колтюбинга (ГНКТ) и кислотной обработки.
• Тестирование, освоение и сервис нефтегазовых скважин.

Основные технические параметры

• Рабочее давление: Стандартно 15 000 PSI (CWP/Р раб) для обычной среды и до 10 000 PSI для работы в агрессивной среде.
• Тип присоединения: Fig. 1502 MxF (Male x Female — «папа-мама» под накидную гайку Hammer Union).
• Тип конструкции: Низкооборотистые клапаны с малым крутящим моментом (Low Torque). Пробка (плунжер) цилиндрической или конической формы плотно прилегает к боковым металлическим сегментам (вкладышам), обеспечивая герметичность «металл-по-металлу».
• Стандарты соответствия: Сертифицированы по API 6A (спецификация на устьевое оборудование) и NACE MR0175 (для сред с содержанием сероводорода H₂S).

Мировые производители и совместимость

Клапаны 1″x2″ от различных брендов имеют практически 100% взаимозаменяемость по корпусу и внутренним ремкомплектам. Ключевые оригинальные производители:

• Weir SPM (номер детали по каталогу, например: SPM 1A14483 Plug Valve1″x2″ FIG.1502 MxF Ends, 15K std, Bore 0.88; 1A19777 или 4L11769 для ремкомплектов).

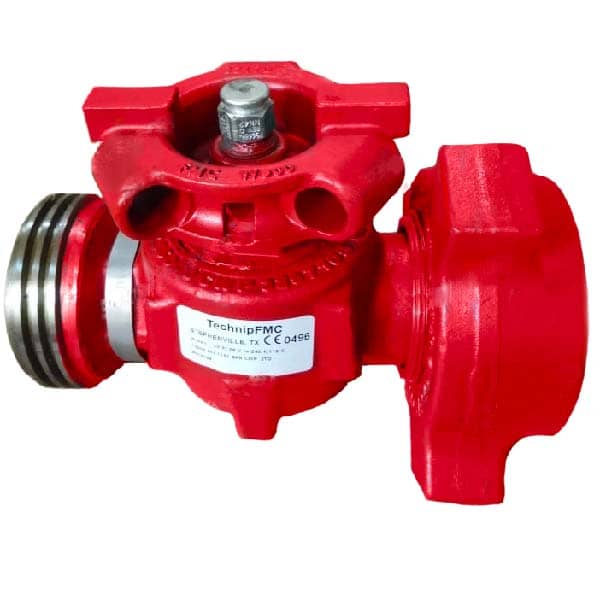

• TechnipFMC (линейка FMC ULT): FMC P516108 Weco ULT Plug Valve for Standard Service, 1″ x 2″, Model ULT150 15,000 psi CWP (Weco Figure 1502 Union Ends);

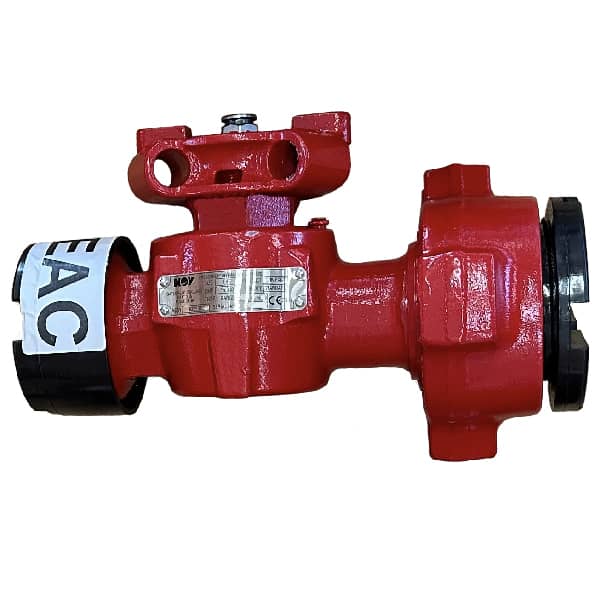

• NOV Anson: A22931 Plug Valve 1″ x 2″, CDR150 FIG.1502 MxF Ends, 0.88″ Bore;

Описание и технические характеристики

Модель 1″ × 2″ (FIG 1502, M×F‑соединения) обеспечивает компактную и эффективную конструкцию: меньший ход, меньший момент закрытия.
Размеры корпуса и внутреннего прохода рассчитаны на стандартные сервис‑условия — давление до 15 000 psi в стандартной среде и до 10 000 psi для H₂S‑среды.
Конструкция включает: корпус из легированной стали, плавающий плунжер (floating plug), концы‑соединения Hammer Union FIG 1502.
Оборудование сертифицировано по стандарту API 6A и соответствуют требованиям NACE MR0175.

Преимущества OEM‑пробковых клапанов

— 100 % оригинальность и совместимость с оборудованием ведущих производителей.
— Минимальный момент управления (low‑torque), что облегчает эксплуатацию и повышает безопасность.
— Высокая устойчивость к давлению, абразивным средам и агрессивным условиям сырья.
— Сертификация по API 6A / NACE MR0175, что повышает доверие и снижает риски простоев.
— Возможность быстрого доступа к ремонтным комплектам (ремкомплекты Plug Valve 1″×2″).

Использование оригинальной OEM‑продукции позволяет нефтесервисным и буровым компаниям сократить затраты на техническое обслуживание, увеличить срок эксплуатации оборудования и минимизировать аварийные ситуации.

Комплекты запасных частей для клапанов Plug Valves 1″x2″

Особенности обслуживания.
Из-за работы с абразивными средами (песок, проппант, цемент) клапаны требуют регулярной промывки чистой водой после каждой операции и принудительной смазки густым составом через специальные фитинги. Для восстановления герметичности поставляются готовые ремонтные комплекты (Repair Kits), включающие уплотнения, резиновые кольца и металлические сегменты (вкладыши).

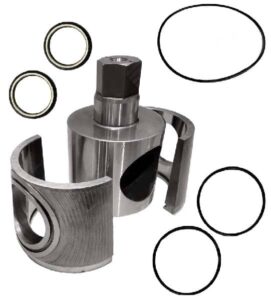

Ремкомплект для пробкового клапана Plug Valve A22931 Anson 1″ x 2″, CDR150 FIG.1502 MxF ENDS, 0.88″ BORE – Repair Kit p/n 15142



Ремкомплект для пробкового клапана Plug Valve FMC P516108 Standard Service, 1″ x 2″, Model ULT150 15,000 psi CWP (Weco Figure 1502 Union Ends) – Repair Kit p/n P516137;

Ремкомплект для пробкового клапана Plug Valve SPM 1A14483 Plug Valve Standard Service 1″x2″ FIG.1502 MxF Ends, 15,000 psi CWP, Bore 0.88″ — Repair Kit p/n 4L11769.

Области применения

Пробковые клапаны 1″×2″ OEM применяются в следующих системах:
— буровые установки и цементировочные агрегаты;
— линии обвязки высокого давления (flowline) и насосные станции;
— установки ГРП (гидроразрыв пласта);
— услуги по добыче и сервису скважин.

Эти клапаны разработаны с учётом эксплуатации в суровых климатических условиях Западной Сибири, Сахалина и Астраханского региона — где важна надёжность даже при экстремальных нагрузках.
