Задвижки API 6A NOV Anson E-Type

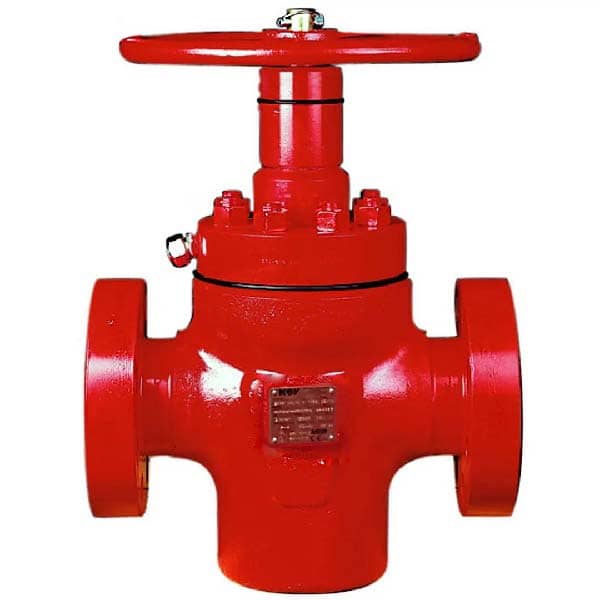

Задвижки типа E 2 1/16’’ NOV

Задвижка API 6A NOV Anson E-Type — высоконадежная прямоточная шиберная задвижка

(Through-Conduit Slab Gate Valve) для устьевой арматуры и высоконапорных манифольдов ГРП, бурения и цементирования.
Конструкция с цельным плоским шибером и уплотнением «металл-металл» обеспечивает абсолютную двунаправленную герметичность и исключает заклинивание в условиях экстремального давления (до 20 000 psi) и работы с абразивными средами.
Оборудование строго соответствует стандарту API 6A, сертифицировано по классам PSL3/PSL4, PR2 и адаптировано для
кислых сред (H₂S/CO₂ по NACE MR0175).

Артикул: NOV-GA21615LXE3INCB10001 Категории: , Метки: , , , Бренд:

Описание

Шиберная задвижка NOV Anson E-Type — технические характеристики Задвижки API 6A

Прямоточная шиберная задвижка NOV Anson E-Type (Through-Conduit Slab Gate Valve) представляет собой
промышленный стандарт запорной арматуры для работы в составе устьевого оборудования, фонтанных елок и высоконапорных
манифольдов (ГРП, буровых растворов, глушения и дросселирования). Оборудование спроектировано, изготовлено и протестировано
в строгом соответствии со стандартом API 6A (ISO 10423) и имеет международную маркировку API Monogram.

Конструктивное исполнение затвора типа Slab Gate (цельный плоский шибер) с плавающими седлами и уплотнением «металл-металл»
(Metal-to-Metal) гарантирует стопроцентную двунаправленную герметичность при экстремальных нагрузках. Отсутствие эластомеров
в критических зонах предотвращает их деструкцию, исключает заклинивание задвижки и минимизирует затраты на сервисное обслуживание.

Номинальные диаметры (Bore Sizes) и рабочее давление

Линейка арматуры NOV Anson охватывает все стандартные типоразмеры устьевых проходов по спецификации API 6A:

  • Номинальные размеры (DN / Bore): от 1 13/16″ до 9″ (включая наиболее востребованные проходы 2 1/16″, 2 9/16″, 3 1/16″, 4 1/16″, 5 1/8″ и 7 1/16″).
  • Рабочее давление (WP): 2 000 psi, 3 000 psi, 5 000 psi (тип API 6B), а также высоконапорные классы 10 000 psi, 15 000 psi и 20 000 psi (тип API 6BX).

Типы концевых соединений (End Connections)

В зависимости от конфигурации манифольда или фонтанной арматуры, задвижки E-Type поставляются со следующими типами присоединений:

  • Фланцевые соединения (Flanged Ends): интегральные фланцы типов API 6B и API 6BX с канавками под уплотнительные кольца RTJ (кольцевые прокладки типа R, RX, BX).
  • Хомутовые/Ступичные соединения (API Hub Ends): для быстроразъемных манифольдных систем высокого давления (под хомуты Clamps).
  • Резьбовые и быстросъемные соединения: интегральные соединения типа Hammer Union (например, Fig 1502/2202) для мобильных сервисных манифольдов ГРП и цементирования.

Спецификация материалов и структура артикулов (P/N)

Каждому изделию присваивается уникальный партномер (Part Number), кодирующий конфигурацию задвижки. Например, базовые модели
(такие как GA21615LXE3INCB10001 для версии 2 1/16″ 15K) подбираются с учетом следующих параметров API 6A:

  • Класс материала: от AA/BB (стандартные среды) до EE-X, FF-X и HH (для кислых сред с высоким содержанием H₂S и CO₂ по NACE MR0175, с наплавкой коррозионностойкого сплава CRA 625 в зоне седел).
  • Температурный класс: от L (-46 °C) до X (+180 °C). Продукция сертифицирована для HPHT-условий и экстремально низких температур (PR2 согласно Annex F).
  • Уровень технических требований: PSL 1, PSL 2, PSL 3, PSL 3G и PSL 4.

Характеристики шиберной задвижки API 6A

Корпус и крышка:
Цельный кованый корпус и крышка с минимальным проникновением через границы давления.

Конструкция задвижки и седла:
Седла шиберной задвижки E-Type полностью плавающие.
Это, в сочетании с цельным пластинчатым затвором, обеспечивает настоящее уплотнение ниже по потоку, что приводит к исключительно низким рабочим усилиям. Замена затвора и седла возможна с клапаном в линии, без необходимости специальные инструменты.

Двунаправленное уплотнение:
Задвижка E-Type является настоящим двунаправленным клапаном.
Будучи полностью симметричной, она эффективно герметизирует давление с любого направления без риска блокировки давления.

Структура задвижки Anson E-type API 6A
Структура задвижки Anson E-type API 6A



Уплотнение корпуса к крышке:
Уплотнение достигается между корпусом и крышкой с помощью технологии уплотнения «металл-металл». Уплотнение можно использовать повторно.

Уплотнения:
В шиберной задвижке E-Type используются высокопроизводительные уплотнения из PTFE с пружинным усилителем CRA и не используются эластомеры, ограничивающие производительность.

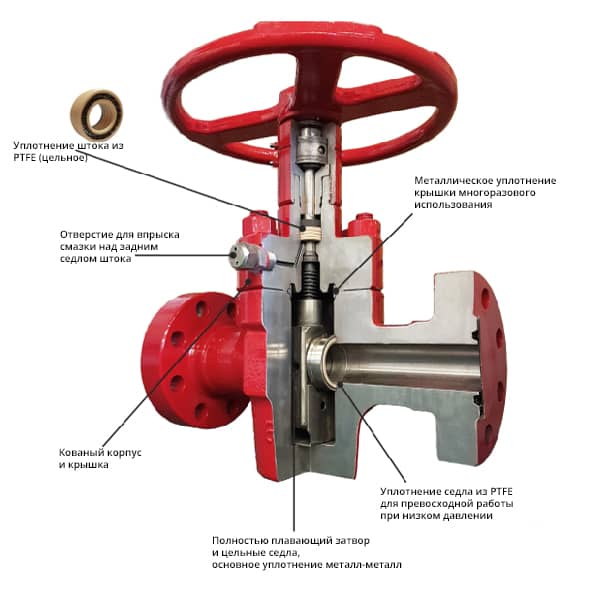

Особенности задвижки Anson E-type API 6A
Особенности шиберной задвижки Anson E-type API 6A



Маховик:
Задвижка E-Type оснащена прочным маховиком, который использует быстросъёмный механизм с двойным фиксатором. Для защиты внутренних частей клапана от повреждений предусмотрен срезной штифт, который можно заменить без необходимости разбирать клапан или вынимать его из линии.

Таблица артикулов и спецификаций задвижек NOV Anson E-Type MK2

Для точного подбора устьевой запорной арматуры и элементов высоконапорных манифольдов ниже представлена официальная номенклатура прямоточных шиберных задвижек NOV Anson E-Type MK2 по стандарту API 6A. Все приведенные позиции соответствуют высшему классу материала EE-360 L-X (для кислых сред с наплавкой коррозионностойкого сплава CRA625 в зоне уплотнений RTJ и седел), температурному классу L-X (-46…+121 °C) и уровню технических требований PSL3.

Артикул (Part Number) Краткое наименование оборудования Полная техническая спецификация API 6A
Рабочее давление: 5 000 PSI
GA21605LXE3INCB10001 Anson GV 2.1/16″ 5K FLG ENDS E-TYPE MK2 Anson GV 2.1/16″5K FLG ENDS E-TYPE MK2 EE-360 L-X PSL3 CRA625 RTJ & SEAT PKTS 21th edition
Рабочее давление: 10 000 PSI
GA21610LXE3INCB10001 Anson GV 2.1/16″ 10K FLG ENDS E-TYPE MK2 ANSON GV 2 1/16″ 10K FLG ENDS E-TYPE MK2 EE-360 L-X PSL3 CRA625 RTJ & SEAT PKTS 21th edition
GA29610LXE3INCB10001 Anson GV 2.9/16″ 10K FLG ENDS E-TYPE MK2 Anson GV 2.9/16″10K FLG ENDS E-TYPE MK2 EE-360 L-X PSL3 CRA625 RTJ & SEAT PKTS 21th edition
GA29610LXE3INCB007 Anson GV 2.9/16″ 10K FLG ENDS E-TYPE MK2 Anson GV 2.9/16″10K FLG ENDS E-TYPE MK2 EE-360 L-X PSL3 CRA625 RTJ & SEAT PKTS 20th edition
GA31610LXE3INCB10001 Anson GV 3.1/16″ 10K FLG ENDS E-TYPE MK2 Anson GV 3.1/16″10K FLG ENDS E-TYPE MK2 EE-360 L-X PSL3 CRA625 RTJ & SEAT PKTS 21th edition
GA41610LXE3INCB007 Anson GV 4.1/16″ 10K FLG ENDS E-TYPE MK2 Anson GV 4.1/16″10K FLG ENDS E-TYPE MK2 EE-360 L-X PSL3 CRA625 RTJ & SEAT PKTS 20th edition
Рабочее давление: 15 000 PSI
GA21615LXE3INCB10001 Anson GV 2.1/16″ 15K FLG ENDS E-TYPE MK2 Anson GV 2.1/16″15K FLG ENDS E-TYPE MK2 EE-360 L-X PSL3 CRA625 RTJ & SEAT PKTS 21th edition
GA21615LXE3INCB007 Anson GV 2.1/16″ 15K FLG ENDS E-TYPE MK2 Anson GV 2.1/16″15K FLG ENDS E-TYPE MK2 EE-360 L-X PSL3 CRA625 RTJ & SEAT PKTS 20th edition
GA29615LXE3INCB10001 Anson GV 2.9/16″ 15K FLG ENDS E-TYPE MK2 Anson GV 2.9/16″15K FLG ENDS E-TYPE MK2 EE-360 L-X PSL3 CRA625 RTJ & SEAT PKTS 21th edition
GA29605LXE3INCB007 Anson GV 2.9/16″ 5K FLG ENDS E-TYPE MK2 Anson GV 2.9/16″ 5K FLG ENDS E-TYPE MK2 EE-360 L-X PSL3 CRA625 RTJ & SEAT PKTS 20th edition
GA31805LXE3INCB10001 Anson GV 3.1/8″ 5K FLG ENDS E-TYPE MK2 Anson GV 3.1/8″5K FLG ENDS E-TYPE MK2 EE-360 L-X PSL3 CRA625 RTJ & SEAT PKTS 21th edition
GA31615LXE3INCB10001 Anson GV 3.1/16″ 15K FLG ENDS E-TYPE MK2 Anson GV 3.1/16″15K FLG ENDS E-TYPE MK2 EE-360 L-X PSL3 CRA625 RTJ & SEAT PKTS 21th edition
GA41605LXE3INCB10001 Anson GV 4.1/16″ 5K FLG ENDS E-TYPE MK2 Anson GV 4.1/16″5K FLG ENDS E-TYPE MK2 EE-360 L-X PSL3 CRA625 RTJ & SEAT PKTS 21th edition

Все представленные модификации устьевых задвижек поставляются во фланцевом исполнении (Flanged Ends) с гарантированной двунаправленной герметичностью затвора. Инструкция по эксплуатации и обслуживанию шиберной задвижки типа E на официальном портале ООО СТТ по ссылке: Инструкция по эксплуатации и обслуживанию шиберной задвижки типа E.
