Дисковый поворотный затвор
Keystone & Tyco Butterfly Valve (Emerson)
• Тип арматуры: Поворотный дисковый затвор (Butterfly Valve)
• Серия / Модель: Figure 14 (F14)
• Номинальный диаметр: 2-12 дюйма / DN 50 – DN 300
• Материал корпуса: Высокопрочный чугун GG40 (EN-GJS-400-15)
• Тип присоединения: Wafer (межфланцевый)
• Производитель: Keystone / Tyco Valves & Controls (Emerson)
Доступно для предзаказа
Описание

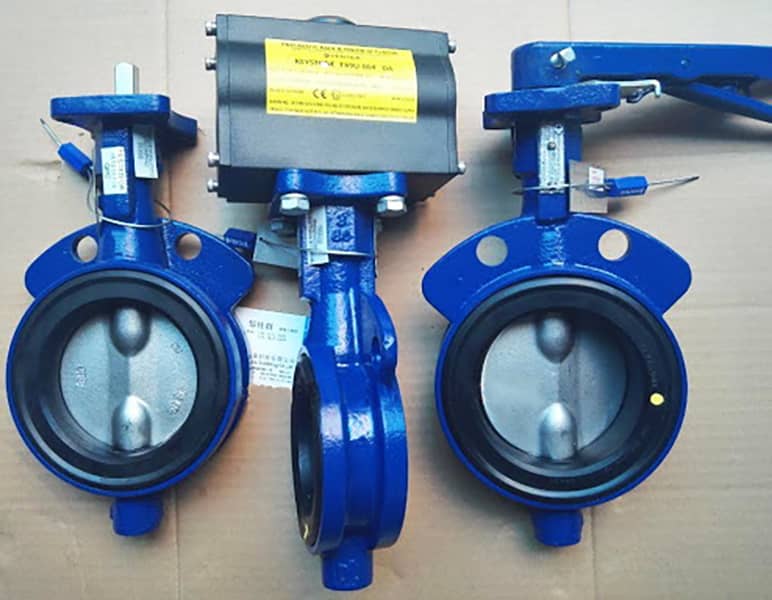

Дисковые поворотные затворы Keystone & Tyco Butterfly Valve
серии Figure 14 представляют собой промышленный стандарт надёжности для буровых установок и систем транспортировки нефтепродуктов. Модификация F14 с корпусом из высокопрочного ковкого чугуна GG40 (маркировка 400-15) спроектирована для работы в условиях высоких вибрационных и механических нагрузок.
Благодаря эластичному сменному седлу, затвор обеспечивает класс герметичности А (Zero Leakage), полную изоляцию корпуса и штока от агрессивной рабочей среды и длительный межсервисный интервал. Модель полностью совместима с оригинальными спецификациями и поставляется как с ручным управлением, так и в сборе с сертифицированными приводами Tyco/Emerson (Complete with Actuator).
В зависимости от рабочего давления в трубе и давления воздуха КИП, на затвор Figure 14 обычно устанавливается пневмопривод (чаще всего — Keystone F79E).
Это самое популярное промышленное решение для автоматизации.
• Тип действия:
o Double Acting (DA) — двустороннее действие (воздух открывает / воздух закрывает).
o Spring Return (SR / НЗ или НО) — с возвратными пружинами (при пропаже воздуха привод автоматически закроет или откроет затвор для безопасности).
• Дополнительно: Комплектуется соленоидным клапаном (24V / 220V) и блоком концевых выключателей для передачи сигнала на пульт.
Модель Figure 14 полностью соответствует спецификациям NOV:
клапан Butterfly Valve 2 inch F14, GG40, 400-15, NOV PN 156429;
Butterfly Valve 2-inch c/w F79E003 Double Acting Actuator, Complete assembly, NOV PN 159826;
клапан Butterfly Valve 4 inch F14, GG40, 400-15, NOV PN 156431;
Butterfly Valve 4-inch c/w F79E006 Double Acting Actuator, Complete assembly, NOV PN 172303;
клапан Butterfly Valve Manual 5 inch F14, DN 125, GG40, 400-15, NOV PN 156432;
Butterfly Valve 5-inch c/w F79E012 Double Acting Actuator, Complete assembly, NOV PN 156451;
Butterfly Valve 5-inch c/w F79E024S Single Acting Actuator, Complete assembly, NOV PN 156452;
клапан Butterfly Valve Manual 6 inch F14, DN 150, GG40, 400-15, NOV PN 156433;
клапан Butterfly Valve Manual 6 inch PARASEAL, GG40, NOV PN 185845;
Butterfly Valve 6-inch, c/w F79E012 Double Acting Actuator, Complete assembly, NOV PN 172304;
клапан Butterfly Valve 8 inch F14, GG40, 400-15, NOV PN 156434;
Butterfly Valve 8-inch c/w F79E024 Double Acting Actuator, Complete assembly, NOV PN 172305;
клапан Butterfly Valve 10 inch F14, GG40, 400-15, NOV PN 156435;
Butterfly Valve 10-inch c/w F79E036 Double Acting Actuator, Complete assembly, NOV PN 172306;
клапан Butterfly Valve 12 inch F14, GG40, 400-15, NOV PN 156436;
Butterfly Valve 12-inch c/w F79E065 Double Acting Actuator, Complete assembly, NOV PN 172307.
