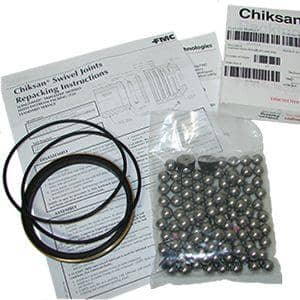

Repair kit Chiksan Swivel Style 10, Style 50
Ремкомплект колена шарнирного Chiksan Style 10, Style 50
FMC 3139666 Chiksan Swivel для 2″ FIG.1502 — LS15
FMC P505433 Chiksan Swivel для 3″ FIG.1502 — TSi6, TSi10, TSi15
SPM 4L17126 Chiksan Swivel для 2″ FIG.1502,
с высоким содержанием H2S 4L17193
SPM 4L17660 Chiksan Swivel для 3″ FIG.1502,
с высоким содержанием H2S 4L17305
ANSON A14369 Chiksan Swivel для 2″ FIG.1502
Описание
Ремкомплект колена шарнирного Chiksan Swivel Joints
Для обслуживания и восстановления колено-шарнирных соединений высокого давления (Chiksan Swivel Joints) брендов ANSON (NOV), TechnipFMC (FMC) и SPM (Weir) применяются специализированные ремонтные комплекты (Repair Kits / Packing Kits). Состав комплекта зависит от условного диаметра (обычно 2″ или 3″), рабочего давления (чаще всего FIG 1502 на 15 000 psi) и условий эксплуатации (Standard или Sour Gas H2S).
Базовая комплектация ремонтного набора
Стандартный ремкомплект (Full Kit / Elastomer Kit) включает в себя компоненты для герметизации поворотного узла и подшипниковых дорожек:
- Основное уплотнение (Swivel Packing) — комбинированная манжета (эластомер NBR/HNBR/FKM + противовыдавное кольцо из латуни или нержавеющей стали).
- Пыльники / грязесъемники (Grease / Dust Retainers) — резиновые кольца для удержания смазки внутри подшипниковых дорожек.
- Уплотнительные кольца (O-Rings) — для герметизации пробок и заглушек.
- Заглушка шарикового канала (Ball Plug / Ball Retainer) со стопорным кольцом или винтом.
- Комплект стальных или специальных шариков (поставляется в полных версиях Full Kit).
Кросс-номера комплектов для типоразмера 2″ FIG 1502 (15 000 psi)
Самый распространенный размер в линиях манифольдов гидроразрыва (ГРП) и цементирования.
| Производитель | Артикул (Part Number) | Описание комплекта |
|---|---|---|
| TechnipFMC (Chiksan) | 3139666 | Полный комплект деталей (Standard Service) |
| P568024 | Ремкомплект без металлических шариков (Standard Service) | |
| 3143924 | Комплект для агрессивных сред (Sour Gas / H2S Service) | |
| SPM (Weir Oil & Gas) | 4L17126 | Полный сервисный комплект деталей (Standard Service) |
| 4L17193 | Полный сервисный комплект деталей (Sour Gas / H2S) | |
| 4L17130 | Только комплект уплотнений (Seal Kit Standard) | |
| 4L17194 | Только комплект уплотнений (Seal Kit H2S) | |
| ANSON (NOV) | A14369 | Базовый ремонтный комплект |
Кросс-номера комплектов для типоразмера 3″ FIG 1502 (15 000 psi)
Применяется на линиях с повышенной пропускной способностью манифольда.
| Производитель | Артикул (Part Number) | Описание комплекта |
|---|---|---|
| TechnipFMC (Chiksan) | P505433 | Ремкомплект для моделей серии TSi6, TSi10, TSi15 |
| SPM (Weir Oil & Gas) | 4L17660 | Полный сервисный комплект (Standard Service) |
| 4L17305 | Полный сервисный комплект (Sour Gas / H2S) | |
| 4L17265 | Набор уплотнений (Seal Kit Standard) | |
| 4L17307 | Набор уплотнений (Seal Kit H2S) |
Важные рекомендации при заказе
- Проверяйте исполнение по среде: Резиновые смеси для Standard (обычно NBR) не подходят для работы со средами H2S (Sour Service), где требуются износостойкие материалы вроде HNBR или Viton (FKM), а также коррозионностойкие элементы.
- Радиус колена (Longsweep vs Short Radius): Комплекты уплотнений для колен с длинным радиусом (Longsweep) и коротким радиусом могут отличаться по геометрии оригинального посадочного места манжеты. Уточняйте геометрию (Wide / Narrow у SPM).
- Объем комплектации: При плановом ТО достаточно комплекта уплотнений (Seal Kit). При капитальном ремонте с разбором подшипников заказывайте полный комплект с шариками и пробками (Full Parts Kit).
