Ring Joint Gasket
Металлические кольцевые фланцевые прокладки
делятся на типы:
Тип R – прокладки,
которые монтируются в заранее подготовленные пазы.
Изготавливаются из высокопрочных сталей и сплавов.
Кольцеобразные прокладки типа R
имеют овальную или восьмиугольную форму.
Стандартные диаметры от 1/2 до 24 дюймов (фланцы ASME B16.5)
и от 26 до 36 дюймов (фланцы ASME B 16.47 Series A (MSS SP-44)
и Series B (API 605));
Тип RX – модификация прокладки RTJ-R
с более высокими уплотняющими свойствами.
Могут производится с гальваническим покрытием при
специальном исполнении.
Кроме стандарта ASME B16.20 тип RX регламентирует API 6A;
Тип BX – прокладки, которые специально предназначены
для повышенных классов давления (до 20 000 psi).
Имеют двойную область уплотнения и требуют специальных посадочных мест. Стандартные диаметры до 30 дюймов.
Кроме стандарта ASME B16.20 тип BX регламентирует API 6A.
Для плашечного превентора Shaffer NXT 18 3/4’’– 10,000 psi
Shaffer 13 5⁄8» –10,000 psi LXT Ram BOP
Shaffer 71/16″–5,000 psi
P/N 050193, 050568, 050197, 050199, 050646,
P/N 050647, 050648, 050933, 050665, 050663
В наличии
Описание
Ring Type Joint Gaskets-Металлические Фланцевые прокладки
Металлическая Фланцевая прокладка должна быть выбрана в соответствии с конкретными условиями эксплуатации.
Чтобы обеспечить деформацию прокладки под сжатие, твердость материала должна быть ниже металла фланца, а не канавке уплотнительной поверхности.
Описание общих материалов и значений твердости, следующие:
КОНФИГУРАЦИЯ − STYLE R
Производятся в соответствии с API 6A и ASME B16.20. Для тяжелых условий эксплуатации в нефтяной промышленности. Прежде всего в буровом оборудовании для нефтяных месторождений. Конфигурации овальные и восьмиугольные (Oval and Octagonal).
Оба типа являются взаимозаменяемыми на фланцах с канавками восьмиугольного типа.
Основные характеристики
Сплошное сечение R-типа (овальное и восьмиугольное) для установки стандартных фланцевых колец с трапецеидальными канавками
Металлическая Фланцевая прокладка Style R Oval
Металлическая Фланцевая прокладка tyle R Octagonal
Поверхностная обработка кольца типа R с уплотнительными поверхностями (закругленные концы овала и 23 ° угловые грани Восьмиугольная форма) не должна превышать 1,6 мкм Ra /63 мкин RMS. Соединения типа R могут быть изготовлено в соответствии со всеми соответствующими стандартами подходит для следующих обозначений фланцев:
API 6A
ASME B16.5
ASME B16.47 СЕРИЯ A
BS1560
КОНФИГУРАЦИЯ − STYLE RX
Подходит для фланцев ASME B16.5 до 2500 фунтов и API 6A тип 6B фланцы могут выдерживать давление до 5000 фунтов на квадратный дюйм. Стиль RX основан на стандартном стиле R и подходит к той же канавке. При этом становится активным, когда сборка находится под давлением, что повышает эффективность уплотнения.
Металлическая Фланцевая прокладка Style RX
Style RX — это адаптация стандартного Style R, который находится под напряжением, когда сборка находится под давлением.
Прокладка RX разработана так, чтобы соответствовать той же конструкции канавки, что и стандартный тип R. Это делает стыки взаимозаменяемыми, обязательно следует учитывать разницу в расстоянии готовой заготовки.
Геометрия этой модифицированной конструкции создает эффект повышения давления, когда сборка находится под давлением, что повышает эффективность уплотнения.
Данные типы прокладок доступны для подводных приложений на существующих ресурсах. Текущий API 17D не поддерживает использование соединений кольцевого соединения типа SRX.
Поверхностная обработка уплотнительных поверхностей Style RX Ring Type (23 ° угловые грани) не должны превышать 1,6 мкм Ra /63 мкин RMS.
ПРИМЕЧАНИЕ 1:
Отверстие для прохода под давлением, показанное в поперечном сечении соединения кольцевого типа, обеспечивает выравнивание давления, которое может создаваться в канавках, когда фланцевый узел закрыт. Эти проходные отверстия обязательно в размере кольца RX82-91 включительно. Центральная линия отверстия должна быть расположена в средней точке размера «C» (ширина плоский). Диаметр отверстия должен быть следующим:
1,5 мм ± 0,5 для колец от RX82 до RX85;
2,3 мм ± 0,5 (2,4 мм ± 0,5 для API 6A) для колец RX86 и RX87;
3,0 мм ± 0,5 для колец от RX88 до RX91.
КОНФИГУРАЦИЯ − STYLE BX
Прокладки BX производятся в соответствии с ASME B16.20, API 6A и API 17D. Есть вариант специально для подводных применений. Обработаны в симметричной форме, обеспечивающей контакт фланца face to face как по внутреннему, так и по внешнему диаметру. Имеют отверстие для обеспечения герметизации при давлении до 20000 фунтов на квадратный дюйм.

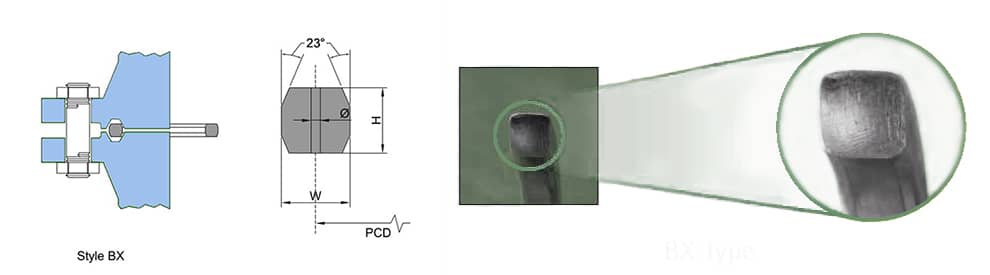

Металлическая Фланцевая прокладка Style BX
Металлические фланцевые прокладки типа BX под напряжением. Производятся в соответствии с ASME B16.20, API 6A и API 17D. Применяются в системах давления на фланцах API 6BX. Рассчитанных на давление до 20 000 фунтов на квадратный дюйм.
При правильной установке прокладка типа BX обеспечивает виртуальный непосредственный контакт поверхностей фланца. Это означает, что прокладка полностью ограничена как внутренним, так и внешним диаметрами.
Все прокладки BX имеют отверстие для уравновешивания давления. Которое обеспечивает выравнивание давления, которое может создаваться в канавках.
Данные типы прокладок доступны для подводных приложений.
Максимальная чистота поверхности соединения типа BX Ring (поверхности под углом 23 °) не должны превышать 0,8 мкм Ra / 32 мкин RMS.
ПРИМЕЧАНИЕ 1:
Обработанные радиусы. Расположенные между всеми 23 ° угловыми уплотнительными верхней и нижней плоскими поверхностями. Должно составлять от 8% до 12% высоты кольца «H».
