Редукционно-предохранительный клапан NOV 109858-1AN

Описание

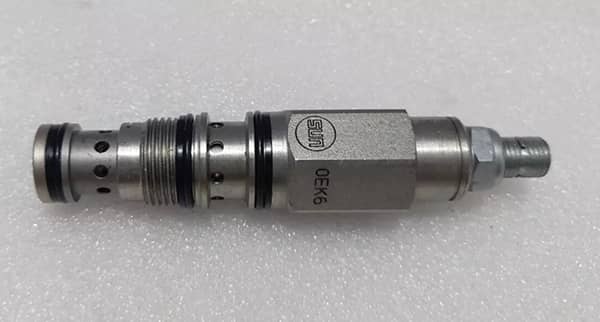

Редукционно-предохранительный клапан NOV 109858-1AN Sun Hydraulics PRDB-LAN

Редукционно-сбросные клапаны прямого действия снижают высокое первичное давление на входе (порт 2) до постоянного пониженного давления в порту 1, обеспечивая полный сброс потока из порта 1 в бак (порт 3). Эти клапаны оснащены демпфирующей конструкцией для стабильной работы, что позволяет использовать высокое пониженное давление.

Все трёхпортовые редукционные и редукционно-сбросные картриджи физически взаимозаменяемы (т.е. имеют одинаковый путь потока, одинаковую полость для данного типоразмера). При выборе варианта монтажа иногда рекомендуется использовать с редукционно-сбросными картриджами линию возврата полной пропускной способности (порт 3).
Полный обратный поток от пониженного давления (порт 1) к впускному порту (порт 2) может привести к закрытию главного золотника. Если в контуре требуется обратный свободный поток, рассмотрите возможность добавления в контур отдельного обратного клапана.
Все диапазоны пружин проверены на корректность работы при входном давлении 5000 фунтов на кв. дюйм (350 бар).
Подходит для аккумуляторных цепей, поскольку отсутствие управляющего потока приводит к уменьшению утечки во вторичном контуре.
Концепция прямого действия обеспечивает высоконадежную работу в загрязненных системах, особенно в условиях отсутствия напора.
В отличие от клапанов с пилотным управлением, клапаны прямого действия имеют переходный шаг между режимами снижения давления и сброса давления. Этот шаг составляет 5% от верхнего предела диапазона регулирования, независимо от настройки клапана. Поэтому эти клапаны могут не подходить для использования в качестве уравновешивающих клапанов.
Версия с прямым управлением обеспечивает превосходную динамическую реакцию по сравнению с аналогичными моделями с пилотным управлением.
Давление в порту 3 напрямую влияет на настройку клапана в соотношении 1:1 и не должно превышать 5000 фунтов на кв. дюйм (350 бар).
Утечка, указанная в технических данных, происходит из порта 3 при давлении подачи 2000 фунтов на кв. дюйм (140 бар) и среднем положении клапана. Эта утечка прямо пропорциональна перепаду давления и обратно пропорциональна вязкости, выраженной в сантистоксах.
Регуляторы W и Y (где применимо) могут быть заданы как со специальной настройкой, так и без неё. Если специальная настройка не задана, клапан регулируется во всем диапазоне с помощью регулятора W или Y. Если задана специальная
